Jak czytać rzut mieszkania? Poradnik dla kupujących

Rzut techniczny mieszkania pokazuje rzeczywisty układ lokalu, a nie jego marketingową wizję. To na nim sprawdzisz wymiary, ściany konstrukcyjne, piony instalacyjne, okna, drzwi i możliwości aranżacyjne. Najważniejsze jest rozróżnienie elementów, których nie można przesunąć, od tych, które da się zmienić w ramach zmian lokatorskich.

Rzut sprzedażowy a techniczny – który dokument sprawdzić?

Kolorowy plan z meblami i wizualizacje pomagają wyobrazić sobie wnętrze, ale zwykle mają charakter poglądowy. Meble mogą być narysowane w pomniejszonej skali, a część ograniczeń technicznych pozostaje niewidoczna.

Rzut techniczny przedstawia lokal w określonej skali, najczęściej 1:50 lub 1:100. Pokazuje grubość i przebieg ścian, otwory okienne i drzwiowe, słupy, podciągi, piony oraz podstawowe wymiary. Dokumentacja dołączona do umowy ma znacznie większe znaczenie przy ocenie tego, co faktycznie kupujesz, niż sama karta marketingowa. Przed analizą sprawdź też legendę, ponieważ symbole mogą różnić się między inwestycjami.

Nie zakładaj, że każdy wymiar na planie opisuje gotową przestrzeń. Część wartości może dotyczyć stanu projektowego przed wykonaniem tynków. Przy zabudowie pod wymiar bezpieczniej jest uwzględnić, że warstwa wykończeniowa zmniejszy odległość między ścianami o kilka centymetrów.

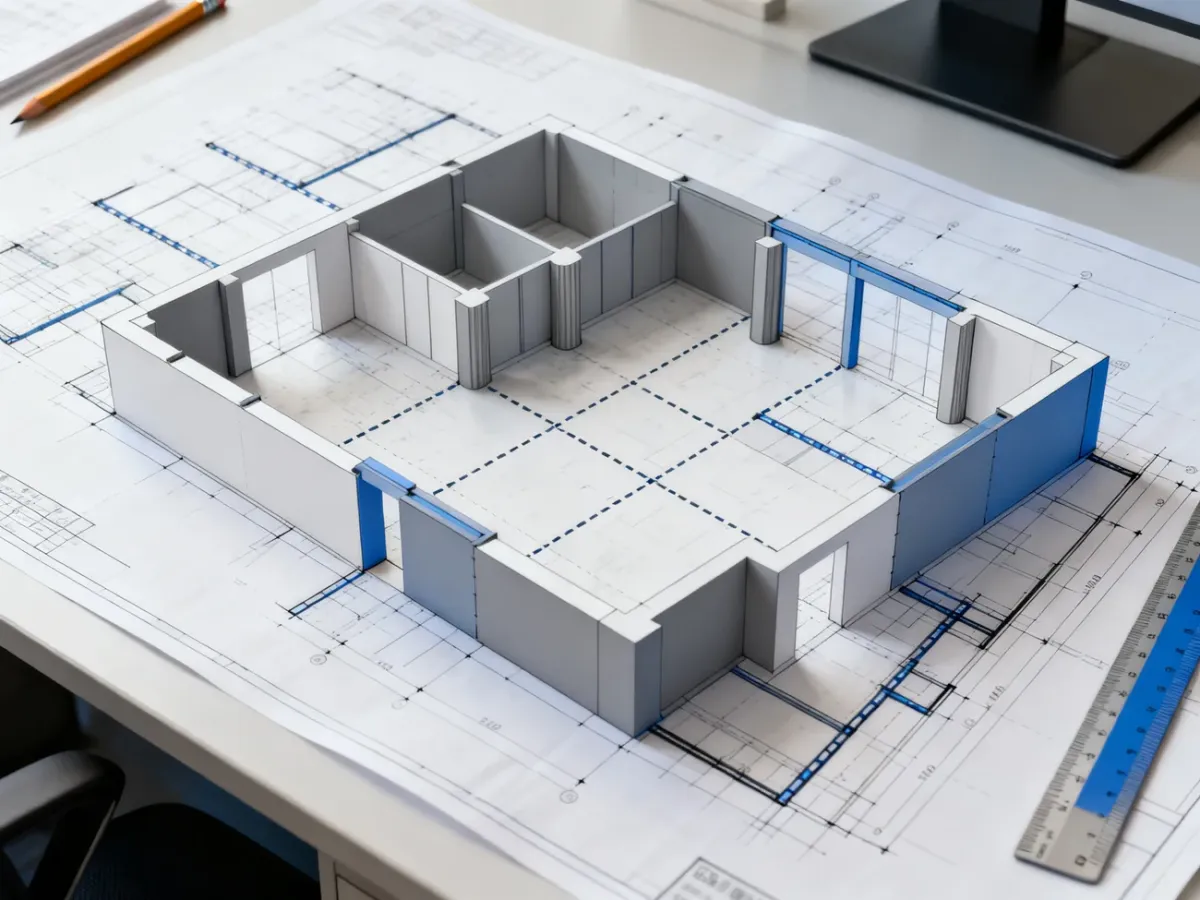

Ściany, słupy i podciągi – co można zmienić?

Jak rozpoznać ścianę nośną?

Ściana nośna przenosi obciążenia konstrukcyjne i jest częścią szkieletu budynku. Na rzucie zwykle wyróżnia ją większa grubość, grubsza linia albo szrafowanie. Typowa grubość podawana w dokumentacji wynosi około 20–30 cm, ale sam wygląd rysunku nie wystarcza do ostatecznej oceny.

Nie wolno jej samodzielnie wyburzać, przesuwać ani wykonywać w niej głębokich bruzd. Planowaną ingerencję trzeba skonsultować z konstruktorem i sprawdzić wymagania formalne. Podobnie traktuj ściany oddzielające lokal od sąsiedniego mieszkania lub części wspólnych, nawet jeśli na konkretnym rysunku nie zostały opisane w oczywisty sposób.

Ściany działowe i elementy konstrukcyjne

Ściana działowa służy do podziału pomieszczeń, ale nie przenosi głównych obciążeń budynku. Najczęściej ma około 8–12 cm i jest narysowana cieńszą linią. Zwykle można ją przesunąć albo usunąć, jednak najlepiej zgłosić taką zmianę deweloperowi przed wykonaniem prac. Wtedy nie płacisz za późniejsze wyburzanie i wywóz gruzu, a projekt instalacji można dopasować do nowego układu.

Na rzucie poszukaj również słupów i podciągów. Słup może wyglądać jak gruby prostokąt lub kwadrat w narożniku albo w środku pomieszczenia. Podciąg często oznacza się linią przerywaną. Nie zajmuje powierzchni podłogi, ale może obniżać sufit i kolidować z wysoką zabudową, oświetleniem lub sufitem podwieszanym.

Najważniejsze różnice między ścianami możesz uporządkować w tabeli:

Okna i drzwi – jak czytać wymiary oraz Hp?

Otwory w ścianach wpływają na doświetlenie, ustawienie mebli i wygodę poruszania się. Łuk przy drzwiach pokazuje kierunek otwierania skrzydła. Litery L i P oznaczają odpowiednio drzwi lewe i prawe, ale w razie wątpliwości sprawdź definicję w legendzie.

Co oznacza zapis 90/200?

Wymiary stolarki zapisuje się często jako ułamek, na przykład 90/200. Pierwsza liczba oznacza szerokość, a druga wysokość otworu lub światła przejścia. To ważne rozróżnienie, ponieważ opis drzwi może dotyczyć światła ościeżnicy, a nie całego otworu w murze. Przed zamówieniem drzwi zawsze porównaj zapis z zestawieniem stolarki.

Przy oknach mogą pojawić się symbole O1, O2 lub podobne. Odsyłają one do tabeli, w której znajdziesz typ okna, sposób otwierania i inne parametry. Nie zakładaj, że każde okno otwiera się tak samo. Skrzydło rozwierne może kolidować z szafką, a okno przesuwne wymaga wolnej przestrzeni wzdłuż ściany.

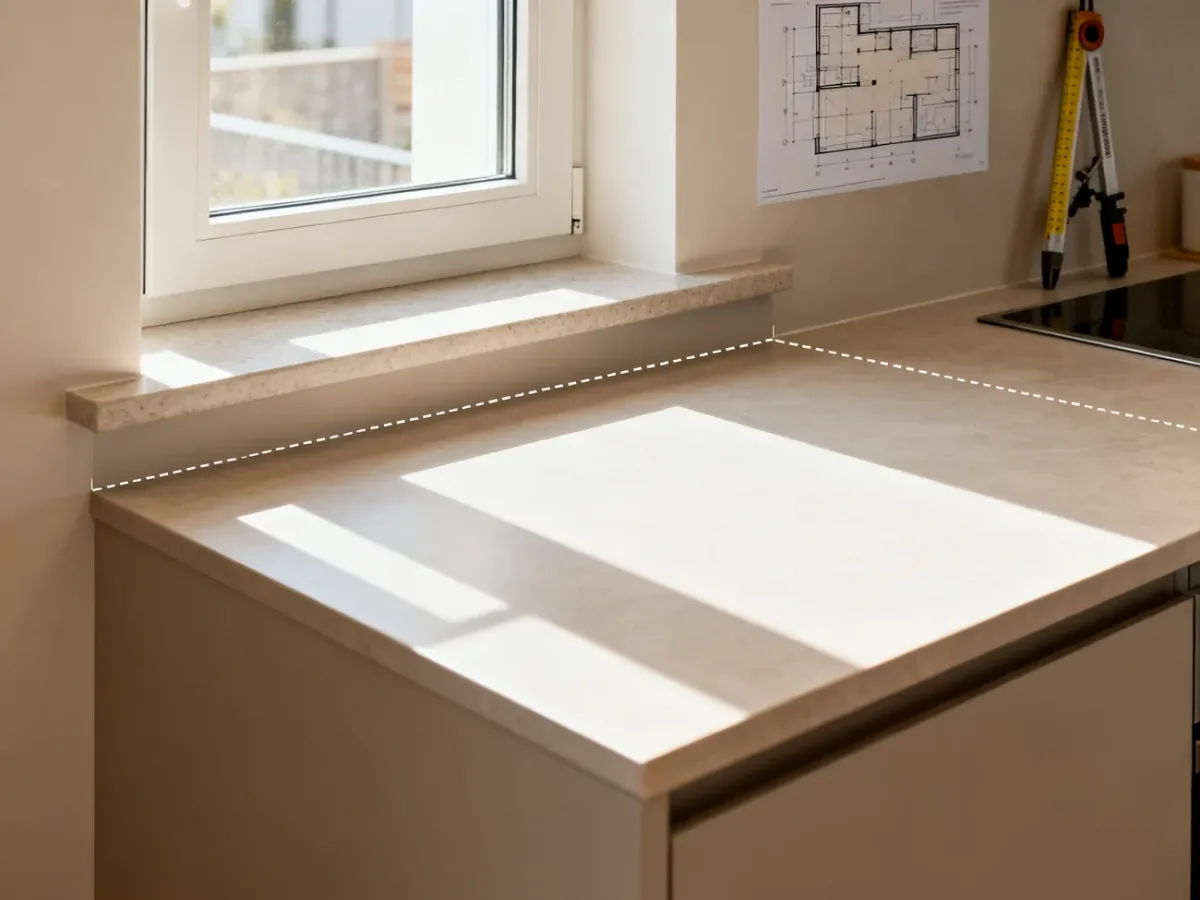

Dlaczego Hp ma znaczenie w kuchni?

Hp oznacza wysokość parapetu liczona od poziomu posadzki. Gdy Hp wynosi 0, okno sięga do podłogi. Takie przeszklenie dobrze doświetla wnętrze, ale zwykle nie pozwala ustawić pod nim grzejnika ani niskiej szafki.

Jeżeli planujesz blat pod oknem, sprawdź, czy parapet znajduje się wystarczająco wysoko względem projektowanej zabudowy. Błędna interpretacja Hp może skończyć się kolizją okna z blatem albo koniecznością zmiany całego układu kuchni. Wysokość nadproża i rzeczywistą wysokość wnętrza łatwiej zweryfikować na przekroju pionowym oznaczonym na przykład jako A-A lub B-B.

Instalacje i piony – sztywne ramy aranżacji

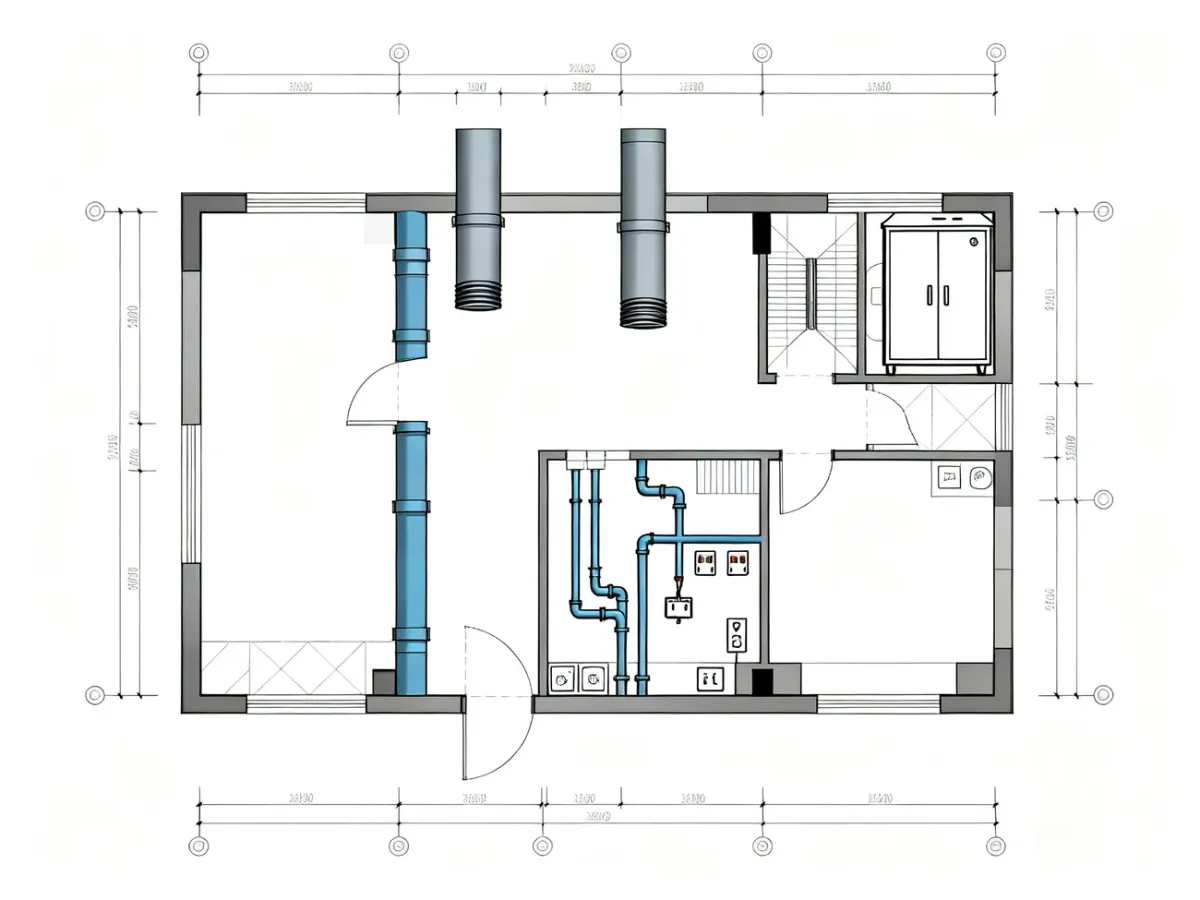

Piony wodne, kanalizacyjne i wentylacyjne są prowadzone w obudowanych szachtach. Na rzucie często wyglądają jak przekreślone koło lub prostokąt. Ich położenie determinuje przebieg instalacji i ogranicza możliwość przeniesienia kuchni albo łazienki.

Nie przesuwaj pionów i nie naruszaj ich obudowy bez projektu oraz zgody właściwych osób. Odejście od pionu kanalizacyjnego może wymagać zachowania spadków, a zbyt długa trasa zwiększa ryzyko problemów z działaniem instalacji. Z tego powodu atrakcyjny na wizualizacji pomysł przeniesienia kuchni na drugi koniec mieszkania często nie jest realny albo generuje duże koszty.

Na rzucie sprawdź przede wszystkim następujące elementy:

• Szachty instalacyjne – określają położenie głównych przewodów wody, kanalizacji i wentylacji.
• Przyłącza wodno-kanalizacyjne – wskazują miejsca podłączenia zlewu, umywalki, prysznica, wanny i miski ustępowej.
• Wywiewy wentylacyjne – w kuchni sprawdź, czy przewidziano wentylację pomieszczenia oraz osobne podłączenie okapu, jeśli dokumentacja je pokazuje.
• Grzejniki – ich położenie może ograniczyć ustawienie szaf, łóżka albo zabudowy pod oknem.
• Rozdzielnicę elektryczną – zwykle znajduje się w przedpokoju i wymaga dostępu po ustawieniu mebli.

Instalacja elektryczna może być pokazana na osobnym planie. Szukaj punktów świetlnych, włączników i gniazd. Symbol z cyfrą 2 często oznacza gniazdo podwójne, a oznaczenie 3~ lub 400 V wskazuje zasilanie trójfazowe, potrzebne na przykład do płyty indukcyjnej. Układ gniazd i oświetlenia można często zmienić jako zmianę lokatorską, ale termin zgłoszenia oraz cena zależą od zasad przyjętych przez dewelopera.

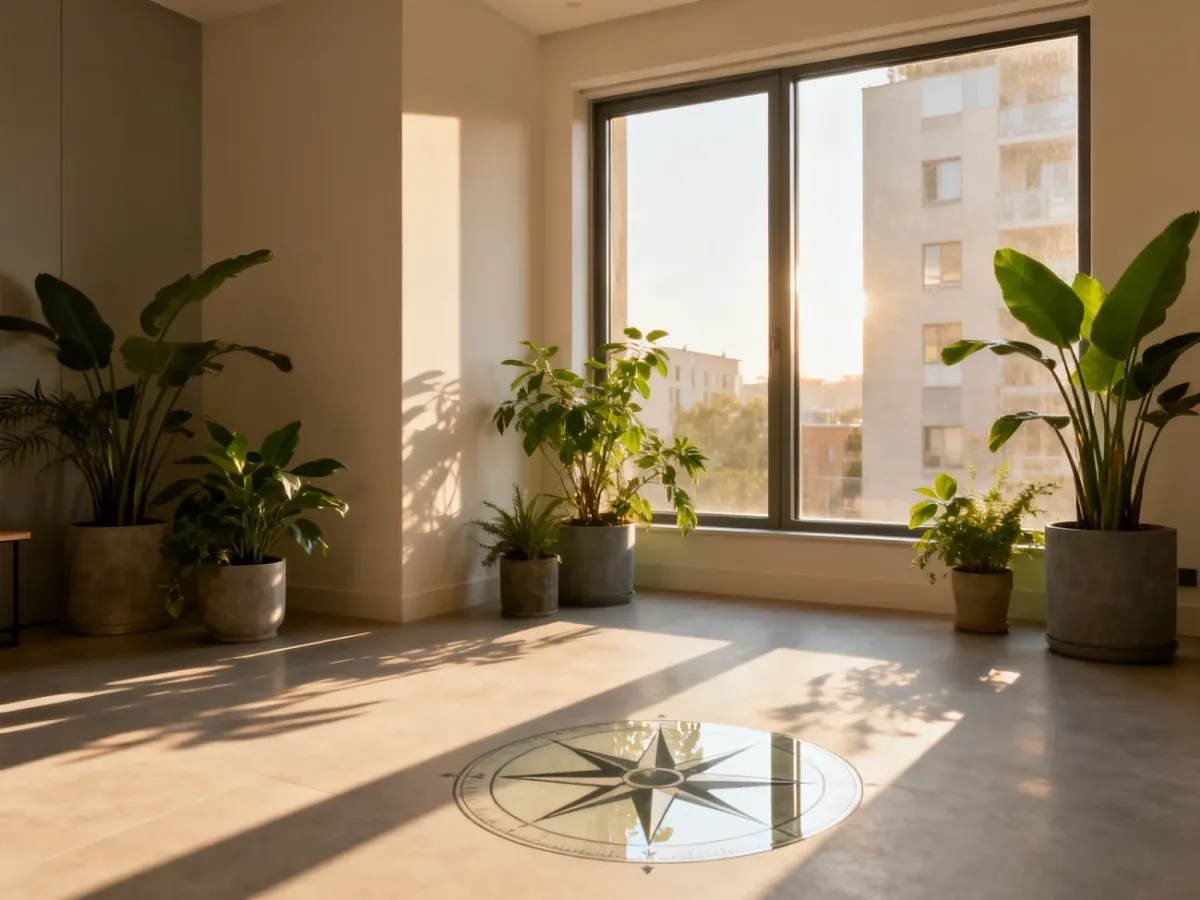

Róża wiatrów i strony świata

Kompas albo róża wiatrów z literą N pokazuje, gdzie znajduje się północ. Dzięki temu sprawdzisz, na którą stronę wychodzą okna poszczególnych pomieszczeń.

• Okna wschodnie dają więcej światła rano.
• Ekspozycja zachodnia zapewnia mocniejsze słońce po południu.
• Strona południowa zwykle oznacza najdłuższy dostęp do światła dziennego, ale może zwiększać ryzyko przegrzewania.
• Strona północna daje bardziej równomierne, lecz słabsze doświetlenie.

Orientację zestaw z układem pomieszczeń. Salon od strony południowej lub zachodniej może być jasny po pracy, a sypialnia od wschodu zostanie doświetlona rano. W mieszkaniu dwustronnym sprawdź także możliwość przewietrzania przestrzałowego. Na komfort wpływa nie tylko sam kierunek, lecz także sąsiedni budynek, balkon nad oknem i elementy zacieniające.

Jak przeanalizować rzut przed zakupem?

Najlepiej analizować dokument w stałej kolejności, przechodząc od danych ogólnych do szczegółów aranżacyjnych:

1. Sprawdź, czy dokument jest rzutem technicznym, a nie wyłącznie planem sprzedażowym.
2. Przeczytaj legendę, skalę, metraż i wszystkie opisane wymiary.
3. Zaznacz ściany nośne, słupy, podciągi oraz obudowy pionów.
4. Przeanalizuj okna, drzwi, kierunki ich otwierania i parametr Hp.
5. Porównaj położenie kuchni i łazienki z pionami wodno-kanalizacyjnymi oraz wentylacją.
6. Nanieś rzeczywiste wymiary własnych mebli, zachowując miejsce na przejścia i otwieranie frontów.
7. Sprawdź różę wiatrów, sąsiedztwo lokalu na rzucie kondygnacji oraz możliwość zgłoszenia zmian lokatorskich.

Jeżeli rzut zawiera nietypowe kąty, skosy, podciągi albo planujesz ingerencję w element konstrukcyjny, skonsultuj dokument z architektem wnętrz lub konstruktorem. Norma pomiaru powierzchni, na przykład PN-ISO 9836, powinna być wskazana w dokumentacji dotyczącej lokalu. Nie porównuj bezpośrednio metraży z różnych materiałów, dopóki nie sprawdzisz, według jakiej zasady zostały obliczone.

Checklista przed podpisaniem umowy

Przed podjęciem decyzji przejdź przez poniższe punkty i zaznacz te, które zostały potwierdzone w dokumentacji:

• Dokument – mam rzut techniczny i legendę, a nie tylko kolorową wizualizację.
• Wymiary – sprawdziłem długości ścian, powierzchnie oraz wpływ tynków na planowaną zabudowę.
• Konstrukcja – rozpoznałem ściany nośne, działowe, słupy i podciągi.
• Otwory – odczytałem zapis szerokość/wysokość, kierunki otwierania oraz Hp.
• Piony – wiem, gdzie znajdują się szachty i czy ograniczają zmianę kuchni lub łazienki.
• Instalacje – sprawdziłem gniazda, oświetlenie, grzejniki, wentylację i miejsce rozdzielnicy.
• Orientacja – znam strony świata i przeanalizowałem nasłonecznienie pomieszczeń.
• Zmiany lokatorskie – znam zakres, termin zgłoszenia i koszt planowanych modyfikacji.

Dobrze odczytany rzut pozwala ocenić nie tylko metraż, lecz także to, jak lokal będzie działał po umeblowaniu. Przed zakupem najważniejsze są trzy pytania: które elementy są konstrukcyjnie stałe, gdzie przebiegają piony i czy wymiary pozwalają ustawić wyposażenie bez utraty wygodnych przejść.
